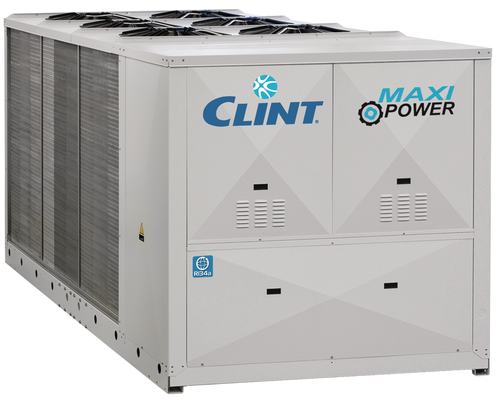

CHAXT/Y/A 1302÷6002
Refrigeratori d'acqua e pompe di calore aria/acqua ad alta efficienza con ventilatori assiali, compressori a Vite (Inverter) e scambiatore a fascio tubiero
Le unità CHAXT/Y/A 1302÷6002, con refrigerante R134a, presentano livelli di efficienza estremamente elevati grazie ad un ridotto assorbimento elettrico e un'elevata efficienza del binomio compressori-scambiatori.
I compressori a Vite di ultima generazione e il nuovo design ottimizzato in ogni dettaglio assicurano l'ottenimento della più alta efficienza. E' inoltre disponibile come accessorio il controllo Inverter sui compressori e sui ventilatori (EC Inverter) per un'ulteriore miglioramento dell'efficienza ai carichi parziali. Inoltre, particolari accorgimenti progettuali rendono queste unità particolarmente adatte in installazioni dove ridotti consumi energetici ed elevata silenziosità sono indispensabili per un ottimale esecuzione dell'impianto.
Sono disponibili come opzione i nuovi ventilatori EC Inverter ad alta prevalenza ed efficienza.
Su richiesta, le unità possono essere fornite con refrigerante R513A.
Versioni
- CHAXT/Y/A - Solo raffreddamento
- CHAXT/Y/A/WP - Pompa di calore reversibile
Power range
- 227-1348 kW
- 65,0-383 Ton
Caratteristiche
- Struttura autoportante realizzata in lamiera zincata con ulteriore protezione ottenuta tramite verniciatura a polveri di poliestere.
- Compressori a Vite con separatore olio incorporato, filtro sull'aspirazione, riscaldatore del carter, spia livello olio, protezione termica interna e sistema di regolazione della capacità in continuo.
- Ventilatori di tipo assiale direttamente accoppiati a motori a rotore esterno.
- Condensatore costituito da batterie alettate con tubi in rame ed alette in alluminio.
- Evaporatore del tipo a mantello e fascio tubiero, con due circuiti indipendenti sul lato refrigerante ed uno sul lato acqua, completo di pressostato differenziale acqua.
- Circuito frigorifero completo di rubinetti sulla linea di mandata e del liquido.
- Valvola di espansione elettronica.
- Manometri elettronici di alta e bassa pressione.
- Refrigerante R134a. Su richiesta fornibile per R513A.
- Quadro elettrico con sezionatore generale con dispositivo bloccoporta, fusibili, relè termici a protezione dei compressori, termocontatti per i ventilatori.
- Controllo di Condensazione incluso: dispositivo elettronico proporzionale per il funzionamento continuativo ed efficiente dell'unità con temperatura dell'aria esterna fino a 0 °C in raffreddamento. Il dispositivo garantisce inoltre l'attenuazione del livello sonoro specialmente durante le ore notturne. Esso è costituito da regolatore di velocità di rotazione dei ventilatori in continuo e trasduttori di alta e bassa pressione nel circuito frigorifero.
- Funzionamento in riscaldamento con temperatura dell'aria esterna fino a -10°C.
- Sistema di controllo e regolazione a microprocessore.
Accessori
Accessori montati in fabbrica
- IM Interruttori magnetotermici
- RE Relè di minima e massima tensione tarabile e controllo fasi
- SL Silenziamento unità
- DSV Doppia valvola di sicurezza con rubinetto di scambio sul lato di alta pressione su ciascun circuito frigorifero
- DSVHL Doppia valvola di sicurezza con rubinetto di scambio sul lato di alta e bassa pressione su ciascun circuito frigorifero
- CC Controllo condensazione fino a -20 °C
- BT Dispositivo per funzionamento con bassa temperatura dell'acqua
- EC Ventilatori EC Inverter
- HR Desurriscaldatore
- HRT/S Recuperatore di calore totale in serie
- HRT/P Recuperatore di calore totale in parallelo
- TX Batteria con alette preverniciate
- EW Connessioni idrauliche esterne
- SP Serbatoio inerziale
- PU Singola pompa di circolazione
- PUI Singola pompa di circolazione Inverter
- PD Doppia pompa di circolazione
- PDI Doppia pompa di circolazione Inverter
- SPU Serbatoio inerziale e singola pompa di circolazione
- SPUI Serbatoio inerziale e singola pompa di circolazione Inverter
- SPD Serbatoio inerziale e doppia pompa di circolazione
- SPDI Serbatoio inerziale e doppia pompa di circolazione Inverter
- GS Guarnizione singola pompa di circolazione per glicole >30%
- GD Guarnizioni doppia pompa di circolazione per glicole >30%
- FE Resistenza antigelo evaporatore
- FX Resistenza antigelo evaporatore e tubi
- FB Resistenza antigelo evaporatore/serbatoio
- FQ Resistenza antigelo evaporatore, serbatoio e tubi
- FZ Resistenza antigelo evaporatore, singola pompa e tubi
- FH Resistenza antigelo evaporatore, doppia pompa e tubi
- FU Resistenza antigelo evaporatore, serbatoio, singola pompa e tubi
- FD Resistenza antigelo evaporatore, serbatoio, doppia pompa e tubi
- II Inverter su un compressore e soft start per gli altri compressori
- ID Inverter su tutti i compressori
- SS Soft start
- WM Web Monitoring - Controllo remoto wireless (4G)
- IS Protocollo Modbus RTU, interfaccia seriale RS485
- IST Protocollo Modbus TCP/IP, porta Ethernet
- ISBT Protocollo BACnet IP, porta Ethernet
- ISB1 Protocollo BACnet MSTP, interfaccia seriale RS485, con certificazione BTL
- ISBT1 Protocollo BACnet IP, porta Ethernet, con certificazione BTL
- ISS Protocollo SNMP, porta Ethernet
- MTS Gestione Rete Master/Slave
- IAV Set-point remoto con segnale 0-10V
- IAA Set-point remoto con segnale 4-20mA
- IAS Segnale remoto abilitazione secondo set-point
- IDL Limitazione potenza da ingresso digitale
- CP Contatti puliti
- MN Manometri di alta e bassa pressione
Accessori forniti separatamente
- CR Pannello comandi remoto
- RP Reti protezione batterie
- AG Antivibranti in gomma
- AM Antivibranti a molla
- FL Flussostato
Dati tecnici
| 1302 | 1502 | 1702 | 1902 | 2002 | 2602 | 3002 | 3602 | 4202 | 4802 | 5002 | 5402 | 6002 | |||
| Raffreddamento | Potenza frigorifera (1) | kW | 227 | 270 | 321 | 367 | 411 | 509 | 618 | 750 | 856 | 1005 | 1116 | 1228 | 1348 |
| Potenza assorbita (1) | kW | 99 | 117 | 134 | 154 | 171 | 209 | 256 | 302 | 361 | 414 | 443 | 518 | 566 | |
| Potenza frigorifera (2) | kW | 263 | 313 | 359 | 413 | 464 | 574 | 696 | 839 | 959 | 1136 | 1264 | 1398 | 1533 | |
| Potenza assorbita (2) | kW | 82 | 96 | 114 | 131 | 146 | 179 | 219 | 256 | 305 | 352 | 380 | 440 | 480 | |
| EER (2) | 3,21 | 3,26 | 3,15 | 3,15 | 3,18 | 3,21 | 3,18 | 3,28 | 3,14 | 3,23 | 3,33 | 3,18 | 3,19 | ||
| Raffreddamento (EN14511) | Potenza frigorifera (2) | kW | 262 | 312 | 358 | 412 | 463 | 573 | 694 | 837 | 956 | 1132 | 1263 | 1397 | 1532 |
| Potenza assorbita (2) | kW | 83 | 97 | 115 | 132 | 147 | 180 | 221 | 258 | 308 | 356 | 383 | 444 | 485 | |
| EER (2) | 3,16 | 3,22 | 3,11 | 3,12 | 3,15 | 3,18 | 3,14 | 3,24 | 3,10 | 3,18 | 3,30 | 3,15 | 3,16 | ||
| Riscaldamento | Potenza termica (3) | kW | 272 | 324 | 372 | 428 | 480 | 594 | 721 | 869 | 993 | 1176 | --- | --- | --- |
| Potenza assorbita (3) | kW | 81,0 | 95,0 | 113 | 130 | 144 | 177 | 217 | 253 | 302 | 348 | --- | --- | --- | |
| COP (3) | 3,36 | 3,41 | 3,29 | 3,29 | 3,33 | 3,36 | 3,32 | 3,43 | 3,29 | 3,38 | --- | --- | --- | ||
| Riscaldamento (EN14511) | Potenza termica (3) | kW | 273 | 325 | 373 | 430 | 482 | 596 | 723 | 872 | 996 | 1180 | --- | --- | --- |
| Potenza assorbita (3) | kW | 83,0 | 97,0 | 116 | 133 | 147 | 181 | 222 | 259 | 309 | 356 | --- | --- | --- | |
| COP (3) | 3,29 | 3,34 | 3,23 | 3,23 | 3,27 | 3,29 | 3,26 | 3,36 | 3,22 | 3,31 | --- | --- | --- | ||
| Compressore | Quantità | N° | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| Circuiti frigoriferi | N° | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |
| Gradini di parzializzazione | N° | Stepless | Stepless | Stepless | Stepless | Stepless | Stepless | Stepless | Stepless | Stepless | Stepless | Stepless | Stepless | Stepless | |
| Evaporatore | Portata acqua | l/s | 12,57 | 14,95 | 17,15 | 19,73 | 22,17 | 27,42 | 33,25 | 40,09 | 45,82 | 54,28 | 60,39 | 66,79 | 73,24 |
| Perdite di carico | kPa | 30 | 26 | 49 | 44 | 34 | 28 | 42 | 34 | 39 | 48 | 38 | 46 | 59 | |
| Attacchi idraulici | DN | 125 | 125 | 150 | 150 | 150 | 150 | 150 | 200 | 200 | 200 | 250 | 250 | 250 | |
| Caratteristiche elettriche | Alimentazione | V/Ph/Hz | 400/3/50 | 400/3/50 | 400/3/50 | 400/3/50 | 400/3/50 | 400/3/50 | 400/3/50 | 400/3/50 | 400/3/50 | 400/3/50 | 400/3/50 | 400/3/50 | 400/3/50 |
| Corrente max. funzionamento | A | 201 | 237 | 261 | 301 | 337 | 393 | 485 | 580 | 664 | 720 | 922 | 876 | 1002 | |
| Corrente max. di spunto | A | 263 | 281 | 337 | 361 | 405 | 504 | 596 | 785 | 827 | 855 | 1267 | 1261 | 1379 | |
| Unità con serbatoio e pompa | Prevalenza utile pompa | kPa | 130 | 150 | 155 | 140 | 175 | 160 | 165 | 145 | 120 | 160 | 140 | 95 | 180 |
| Contenuto d'acqua serbatoio | L | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 3000 | 3000 | --- | --- | --- | --- | --- | |
| Attacchi idraulici | DN | 100 | 100 | 100 | 125 | 125 | 150 | 150 | 150 | 200 | 200 | 200 | 200 | 200 | |
| Pressione sonora | Versioni STD (4) | dB(A) | 76 | 76 | 76 | 76 | 77 | 76 | 77 | 77 | 77 | 78 | 79 | 79 | 80 |
| Versioni STD con accessorio SL (4) | dB(A) | 73 | 73 | 73 | 73 | 74 | 73 | 74 | 74 | 74 | 75 | 76 | 76 | 77 | |
| Pesi versioni STD | Peso in funzionamento (5) | kg | 3690 | 3740 | 3850 | 4390 | 5070 | 5540 | 6790 | 8070 | 8170 | 9230 | 10160 | 10890 | 11270 |
| Peso di trasporto (5) | kg | 3562 | 3609 | 3708 | 4207 | 4782 | 5202 | 6496 | 7430 | 7484 | 8773 | 9640 | 10380 | 10800 | |
Dimensioni
| 1302 | 1502 | 1702 | 1902 | 2002 | 2602 | 3002 | 3602 | 4202 | 4802 | 5002 | 5402 | 6002 | |||
| L | STD | mm | 4400 | 4400 | 5000 | 5550 | 6200 | 6700 | 8900 | 11100 | 11100 | 11100 | 13400 | 13400 | 13400 |
| WP | mm | 5550 | 5550 | 5550 | 7750 | 7750 | 8900 | 10050 | 13400 | 13400 | 13400 | --- | --- | --- | |
| W | STD | mm | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 |
| WP | mm | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | --- | --- | --- | |
| H | STD | mm | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2500 | 2500 | 2500 | 2500 |
| WP | mm | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2500 | --- | --- | --- | |
Note
- 1 Acqua refrigerata da 12 a 7 °C, temperatura aria esterna 46 °C.
- 2 Acqua refrigerata da 12 a 7 °C, temperatura aria esterna 35 °C.
- 3 Acqua riscaldata da 40 a 45 °C, temperatura aria esterna 7 °C b.s./6 °C b.u.
- 4 Livello medio di pressione sonora in campo libero ad 1 m dall'unità come definito dalla ISO 3744.
- 5 Unità senza serbatoio e pompa.
- N.B. (1) I pesi delle versioni WP sono riportati nel quaderno tecnico.
